一句话回答
AI 训练集群的 IB 组网，核心是三步：选拓扑（胖树/Spine-Leaf，保证无阻塞）、配网卡（每 GPU 独占一张 HCA，带宽对齐）、做调优（GPUDirect、SHARP、拥塞控制）。拓扑和网卡配比选错，GPU 再强也跑不满；调优不到位，性能会打折甚至腰斩。
一、为什么训练集群必须认真设计网络
大模型训练是典型的分布式并行计算：几千张 GPU 同步训练，每轮都要做梯度同步（AllReduce）。如果网络慢、丢包、抖动大，GPU 就只能干等，利用率暴跌。
据 Mellanox 公开分析，网络瓶颈可导致大型集群 GPU 利用率跌破 50%；而优化到位的 IB 网络能把利用率拉到 85–95%。网络不是"传输管道"，它本身就是算力的一部分。这也是为什么大规模 AI 集群普遍选择 InfiniBand（IB）而不是以太网——IB 的原生无损传输和硬件级 RDMA，能把通信开销压到最低。

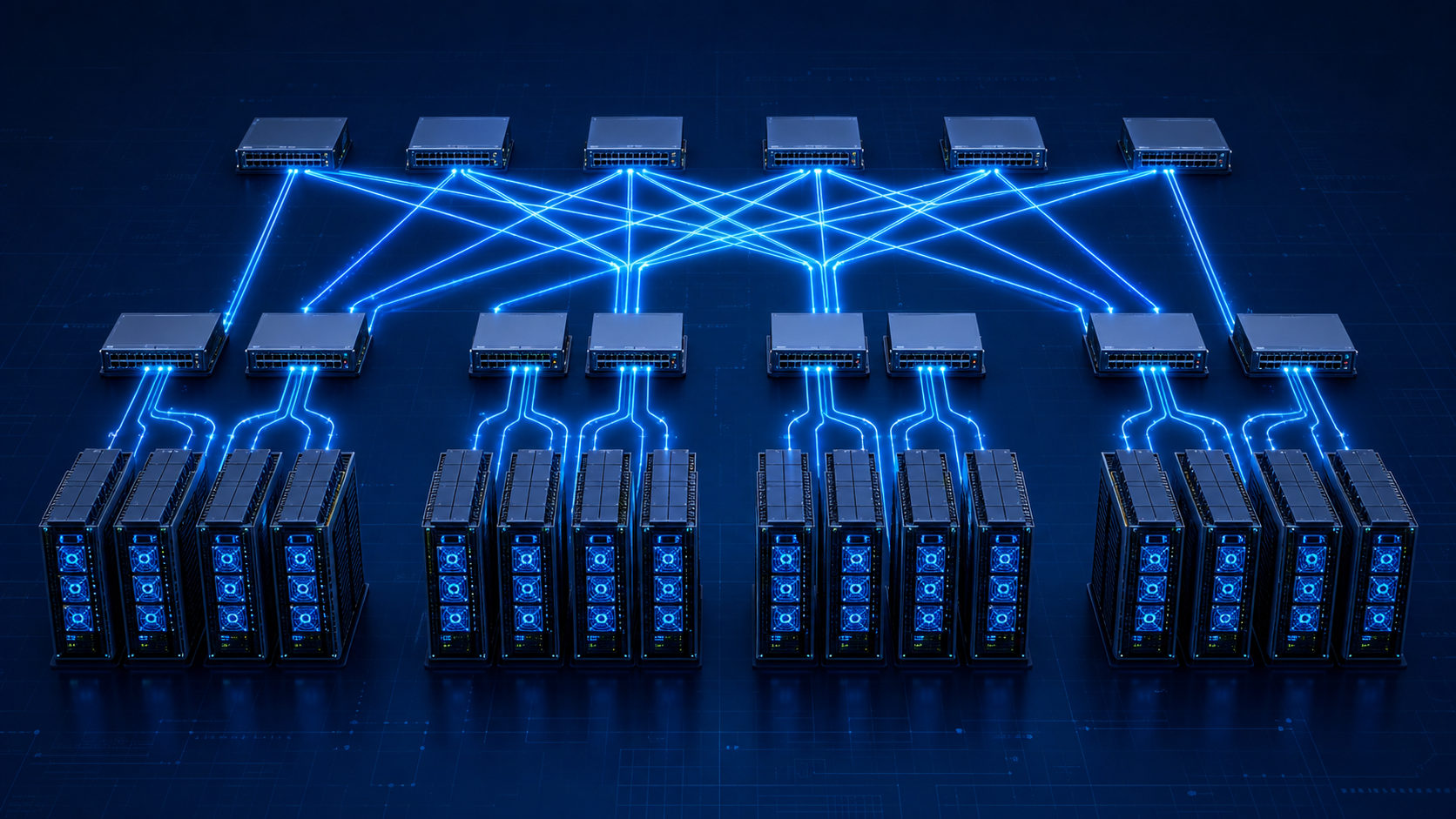

胖树拓扑保证任意两个节点之间等带宽、无阻塞，是 GPU 集群的标准选择：
· 两层胖树（64 节点）：8 台叶交换机（Leaf）+ 4 台脊交换机（Spine），每台服务器 1 张 HDR/NDR 网卡 · 三层胖树（512 节点）：64 叶 + 32 脊 + 16 核心，需要 NDR 交换机支撑
2. Spine-Leaf：智算中心常用架构
Spine-Leaf 是胖树的数据中心化实现：所有 Leaf 交换机都连到所有 Spine 交换机，任意两台服务器之间跳数固定（通常 2–3 跳），延迟稳定、扩展方便。参考规划：某高校 AI 科研网络，4 Spine + 8 Leaf，规划 256 个 NDR 400G GPU 服务器端口，目标是超低延迟、高带宽、稳定。
3. rail-aligned：为 LLM 训练优化的进阶拓扑
LLM 训练里，数据并行（DP）的 AllReduce 流量有规律：永远是 rank-0↔rank-0、rank-1↔rank-1……如果让"同号 GPU 接同一台 Leaf 交换机"（即 rail-aligned 设计），DP 流量就只在一个 rail 内往返，不跨 Spine：
· 跳数从 5 降到 3，延迟低 30%、带宽稳定 30% 以上 · 实测 256 卡集群，rail-aligned + balanced 比 random-wired 训练吞吐高 28%
网卡配比直接决定单节点出网带宽：
· 标准配比：8 卡 GPU 节点 = 8 张 NDR-400 HCA（每 GPU 独占一张网卡），单节点出网 3.2Tbps · 降配代价：减到 4 张，单节点带宽立刻变 1.6Tbps——"省网卡"是 LLM 训练性能的最大杀手之一
四、线缆与光模块配套
线缆类型 | 适用距离 | 场景 DAC 无源铜缆 | ≤3 米 | 机架内服务器 → ToR 交换机（成本最优） AOC 有源光缆 | 3–100 米 | 跨机架、跨排连接 光模块 + 光纤 | 100 米–10 公里 | 长距离、数据中心互联
配套注意： · 连接器匹配：400G 用 OSFP 封装，QSFP-DD 线缆不能直接用 · 预留余量：实际布线距离比直线长 30–50%，宁长勿短 · 全链路原厂：建议网卡、交换机、线缆、光模块统一原厂（NVIDIA LinkX 系列），避免第三方模块兼容性风险
1. 硬件安装与驱动
· 网卡插入 PCIe x16 插槽，注意 PCIe Affinity：GPU 与对应网卡必须在同一 PCIe switch（PIX），否则 GPUDirect 走不通、性能腰斩 · 安装 NVIDIA 官方 MLNX_OFED 驱动栈；非标准内核加 --add-kernel-support
2. 启用 GPUDirect（GDR）
验证三件套： modprobe nvidia_peermem # 加载 GPU 直传内核模块 lsmod | grep nvidia_peermem # NCCL 启动后日志里应出现 GDRDMA
3. NCCL 关键配置
export NCCL_IB_HCA=mlx5_0 # 指定 IB 网卡 export NCCL_NET_GDR_LEVEL=PHB # 启用 GPUDirect export NCCL_IB_SL=5 # 服务等级 export NCCL_IB_TC=136 # 流量类别
4. 性能验证
用 NVIDIA perftest 工具做端到端验收： · ib_write_bw：NDR-400 应到 ~390Gbps，HDR-200 应到 ~190Gbps（不到说明链路或驱动有问题） · ib_write_lat：小包延迟 1–2μs 以内 · ibqueryerrors：错误计数为 0 或不再增长（SymbolErrorCounter 上涨 = 光纤脏污/弯折）
5. 上线前验收清单
ibstat 所有端口 Active + 标定速率 nvidia-smi topo -m 所有 GPU↔NIC 为 PIX nvidia_peermem 已加载 ib_write_bw 单点对点达到标称带宽 错误计数归零
五项全过，再跑 NCCL-tests 确认训练通信带宽。
六、常见问题排查
现象 | 可能原因 | 排查方向 两节点 NCCL 慢一倍 | 网卡插错 PCIe slot（GPU↔NIC 为 SYS） | nvidia-smi topo -m 检查 PIX 性能突然掉 30% | 光纤脏污/弯折，SM 自动降速 | ibqueryerrors 看 SymbolErrorCounter 网卡无法识别 | PCIe 插槽不支持/接触不良/BIOS 未开 Above 4G | 换槽、检查 BIOS（Above 4G Decoding、SR-IOV） RDMA 连接失败 | 防火墙拦截/配置错误 | 开放端口、核对 NCCL 配置
七、找谁做：专业的事交给专业团队
IB 组网是一个涉及拓扑、配比、线缆、驱动、调优的系统工程，任何一个环节疏忽都可能导致项目延期或性能不达标。智云时代作为 NVIDIA 认证解决方案服务商，可提供从方案设计（胖树/Spine-Leaf/rail-aligned）、设备选型（ConnectX 网卡 + Quantum 交换机 + LinkX 线缆）到部署调优（驱动、GPUDirect、NCCL）的一站式服务，承诺 2 小时内响应、深圳市内 4 小时到达现场。
